在橡膠生產過程中，硫化程度直接影響產品的力學性能、耐熱性和使用壽命。傳統硫化測試方法存在耗時長、精度低等問題，而DSC技術通過監測硫化過程中的熱效應變化，能夠快速準確地評估硫化程度，為優化生產工藝提供科學依據。

    一、DSC測試橡膠硫化的基本原理

    硫化是橡膠制品到成品的生產過程，橡膠的硫化程度對產品性能起著關鍵性作用。為了盡可能提高產品的生產能力和產品質量，通過優化正硫化點來調整硫化周期，從而獲得品質好的產品。對于硫化程度的試驗很早就總結形成了各種方法，如拉斷力、模量、伸長率、硬度、變形、門尼焦燒、應力松弛等測試方法。此類力學性能測試通常需要很長時間，有時還需要大量的近似值。差示掃描量熱儀是一種能夠準確測量轉變溫度、轉變焓的精密儀器，是檢測彈性體吸熱、放熱過程特性的熱技術。利用DSC對未硫化膠料進行時間—溫度試驗，得到相關的交聯反應熱曲線(△H,焓)，發現隨著硫化程度的增加，△H減少，膠料達到正硫化時趨向零，甚至觀察到吸熱現象。

    二、實驗的操作步驟

    1、實驗儀器：DZ-DSC400差示掃描量熱儀

    2、實驗樣品：樣品制備需注意代表性和均勻性。通常取硫化不同階段的橡膠樣品，切成約5-10mg的薄片，放入鋁坩堝中。

    3、實驗參數設置：升溫速率通常選擇10℃/min，溫度范圍根據橡膠類型確定，一般為室溫至250℃。氣氛控制方面，為避免氧化影響，通常采用氮氣保護，流速為50-100ml/min。

    4、測量圖譜：

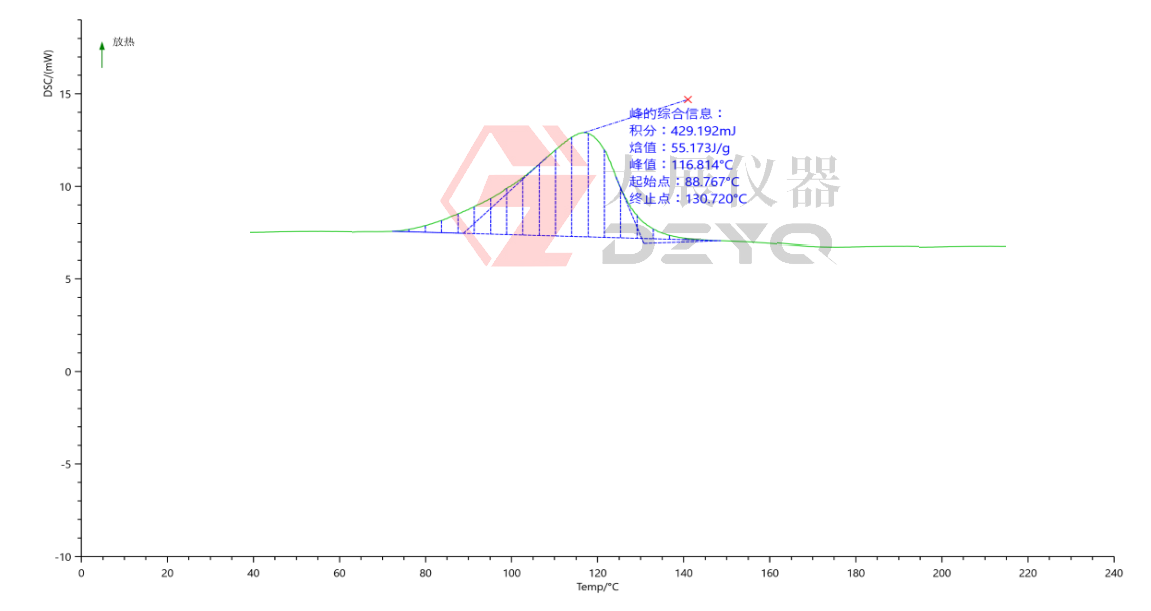

    硫化后的樣品

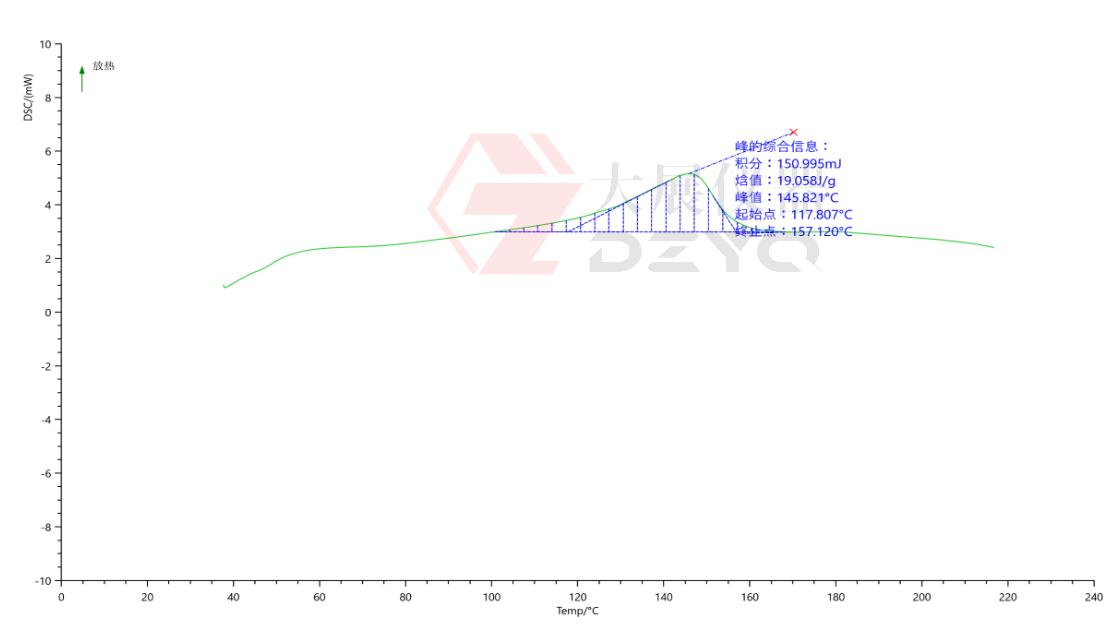

    未硫化的樣品

    5、圖譜分析：

    橡膠硫化過程在DSC曲線上表現出明顯的特征。初始階段，由于橡膠分子鏈開始交聯，會出現一個明顯的放熱峰。隨著硫化反應的進行，放熱峰逐漸增強，達到峰值后又逐漸減弱，直至反應結束。不同類型的橡膠具有不同的硫化熱特性。例如，天然橡膠的硫化放熱峰通常出現在140-160℃之間，而丁苯橡膠的放熱峰則在150-170℃范圍內。通過分析放熱峰的位置、形狀和面積，可以判斷橡膠的硫化反應速率和程度。

    三、DSC技術在橡膠行業中的應用

    DSC測試技術在橡膠行業的應用具有重要價值。首先，它能夠顯著縮短硫化測試時間，從傳統方法的數小時縮短到幾十分鐘，大大提高了生產效率。其次，測試精度高，能夠檢測到微小的硫化程度變化，有助于控制產品質量穩定性。

    在工藝優化方面，DSC技術可以幫助確定硫化溫度、時間和壓力等參數。通過系統研究不同工藝條件下的DSC曲線變化，可以建立硫化工藝參數與產品性能之間的關系模型，實現準確的調控。

    對于新材料開發，DSC技術能夠快速評估不同配方橡膠的硫化特性，加速新產品研發進程。同時，在質量控制環節，DSC測試可以作為一種快速檢測手段，及時發現生產過程中的質量問題。

    四、實驗結論

    DSC技術為橡膠硫化程度測試提供了一種高效、準確的方法，不僅提高了產品質量和生產效率，還為工藝優化和新材料開發提供了有力支持。隨著橡膠行業對產品性能要求的不斷提高，DSC技術的應用前景將更加廣闊。
